Seit Februar 2021 ist die neue GoPro Fernbedienung, ARMTE-003 „The Remote“, auch in Europa für die Hero 8, 9 und 10 sowie für die Max erhältlich. Leider gibt es dafür keinen geeigneten Halter bzw. Halterung. Das hat nun aber ein Ende, denn der HoWo Mount ist da!
Saisonstart und keine Halterung?
Motorradfahren und filmen ohne Fernbedienung ist für mich ein No-Go. Also habe ich, nach meinen sehr schlechten Erfahrungen mit der Smart Remote, meine ganze Hoffnung in die neue Fernbedienung gesetzt.
Die ersten Tests mit dieser Fernbedienung waren erfolgreich und ein großer Schritt nach vorne bei GoPro. Meine Erfahrungen damit könnt ihr im GoPro Max Beitrag nachlesen.
Da die Saison nun anfängt, brauche ich genau jetzt einen (Motorrad-) Halter für die Fernbedienung und nicht erst irgendwann, wenn Lösungen im Handel angeboten werden.
Das Gemeinschaftsprojekt
Ich habe dann im GS-Forum ein Projekt gestartet, mit dem Ziel, eine Halterung zu entwickeln, die jeder mit einem 3D-Drucker nachdrucken oder nachdrucken lassen kann.
Mit der Unterstützung von Wolfgang, der die ganzen technischen Zeichnungen erstellt hat, entstanden die ersten Entwürfe nach meiner Idee.
Für den realen Druck der Prototypen, habe ich dann über eBay Kleinanzeigen einen 3D-Druck-Dienstleister in Hamburg gefunden. Mit seinem Kleingewerbe hat Sebastian mir die Prototypen (auch an Wochenenden!) immer sehr schnell und für angemessenes Geld gedruckt.
Letztendlich wurden doch einige Halter-Versuche gedruckt, da es recht schwierig war, die perfekte Form und die passenden Maße zu finden. Erschwerend kam noch hinzu, dass ich mit 3D-Druck keine Erfahrungen hatte und einiges zum Thema Oberflächen, Materialien und Schwund lernen musste.
Die Prototypen wurden in PLA und in TPU gedruckt. Letztendlich habe ich mich dann aber für PLA entschieden, da das Material für die Lösung gewisse Vorteile hat.
Verschiedene Ansätze
Zuerst war die Idee eine Klemmhalterung zu entwickeln. Die ersten beiden Prototypen sahen auch recht vielversprechend aus, aber nur der in TPU ermöglichte die gewisse Flexibilität, um ein „Klemmen“ zu realisieren.
Diese Herangehensweise habe ich dann aber wieder verworfen, da ich nicht sicher bin, wie flexibel das TPU Material ist und ich wollte vermeiden, dass es vielleicht irgendwann ermüdet. Es ist außerdem etwas fummelig, die obere Laschen immer richtig einzuführen.

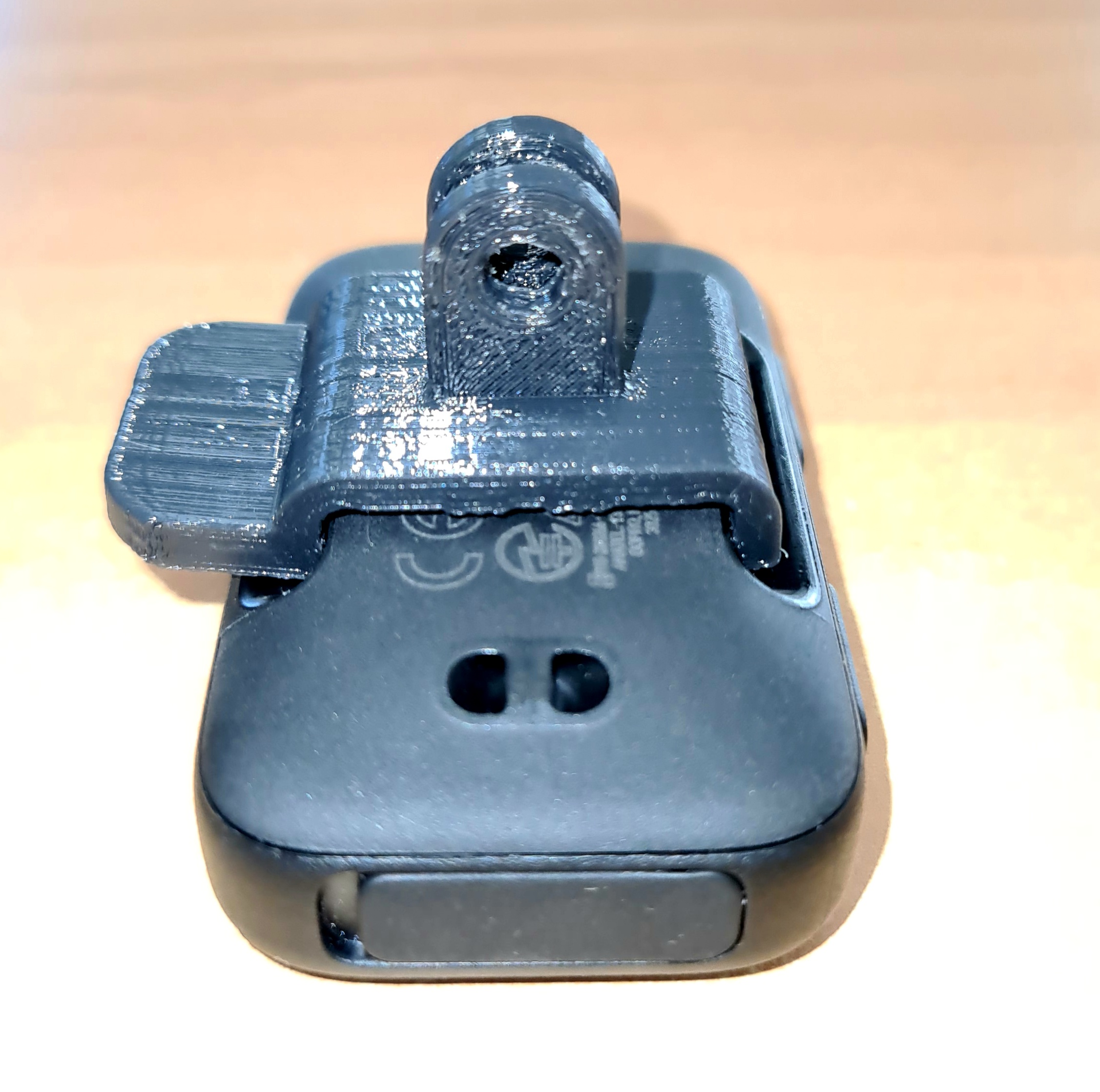

Mir kam dann die Idee, stattdessen einen Clip zu entwickeln, auf den man die Fernbedienung einfach nur draufschieben muss. Die ersten Prototypen passten aber leider überhaupt nicht, da am und im GoPro Gehäuse zu viele Radien sind.
Leider hat sich außerdem herausgestellt, dass die Oberfläche des PLA- und ABS-Drucks zu rau ist und deswegen die „Zunge“ sehr schwer in die Fernbedienung passt. Erst nach Glätten der Oberfläche mit feinem Schleifpapier konnte das Problem gelöst werden.
Die Lösung
Die Arbeit hat sich am Ende auf jeden Fall gelohnt. Durch das viel Testen, Schleifen und Modifizieren an den Prototypen, gibt es nun eine finale Lösung.
Wir haben die Form nochmals angepasst und weitere Details verändert. Ein Ausdruck mit ABS und 100% Fülldichte wird empfohlen aber mit PLA ist es auch möglich.
Durch eine kleine Änderung in der Geometrie, ist ein Glätten der Oberflächen nicht mehr notwendig.
Kurz vor der Veröffentlichung haben wir weitere kleine Änderung vorgenommen. Durch Anpassungen am Druck, konnte auch die Qualität nochmals verbessert werden. Und so sieht nun die finale Version aus:

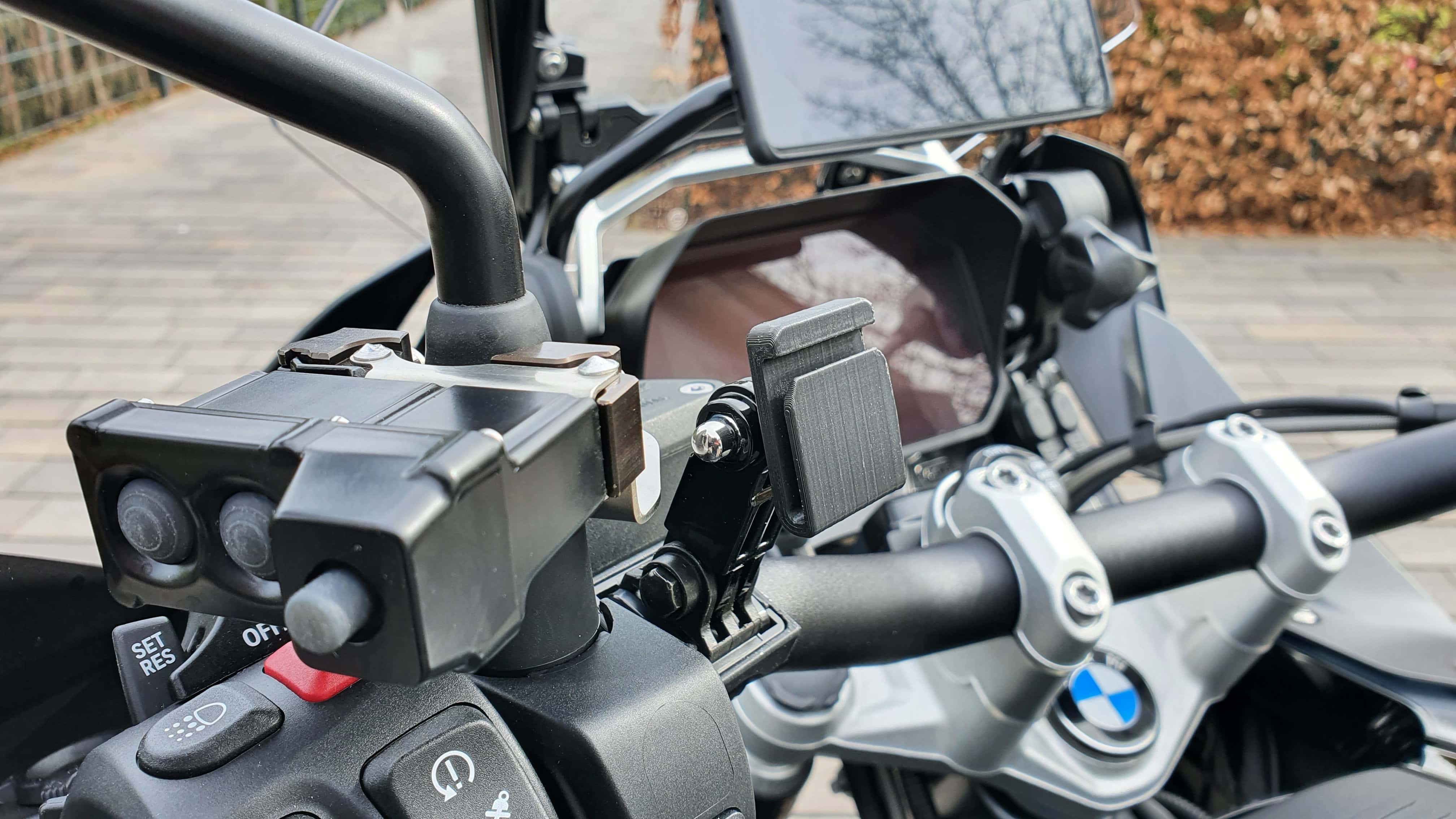

Die HoWo Halterung kann horizontal und vertikal genutzt werden. Als Befestigung kann man jede Halterung verwenden, die mit dem GoPro System kompatibel ist.
Sollte der Halter direkt vom 3D-Drucker kommend, aufgrund von Toleranzen, nicht passen, muss er leicht nachbearbeitet werden. Das betrifft in der Regel nur die Unterseite der Zunge und eventuell die Aufnahme der Schraubverbindung. Grundsätzlich kann man aber auch aus optischen Gründen, mit feinem Schleifpapier, die Oberflächen verschönern. Die Oberflächen sind dann zwar nicht mehr richtig schwarz, aber das kann man einfach mit einem schwarzen Edding oder auch Silikonspray ändern.
Download der STL-Datei
Wolfgang und ich haben den HoWo Mount entwickelt, damit ihn jeder kostenlos nutzen kann. Wir bitte darum, das zu berücksichtigen und unsere Idee nicht kommerziell zu missbrauchen.
Wolfgang and myself have developed the HoWo Mount so that everyone can use it for free. We ask to consider this and not to abuse our idea commercially.
Wer den Halter selbst nachdrucken will, kann nachfolgend die STL-Datei downloaden. Der Downloadlink enthält die nachfolgenden Dateien:
- V3M_2.0 für GoPro Befestigungssystem 0 Grad (Standard)
- V3M-90RGD_b_2.0 für GoPro Befestigungssystem 90 Grad
- V3M_K2-02_2.0 für Kabelbinder bis 4 mm für die Befestigung auf 22,5 mm Rohre
- K2_Adapter_for_V3M_K2-02_2.0 20/18/15/12 und 10 mm Adapter für unterschiedliche Rohrdurchmesser. Nur für V3M_K2-02_2.0
- V3M_K2-02_32-5 für Kabelbinder bis 4 mm für die Befestigung auf 32,5 mm
- Adapter_Lenker_Rohr-22-5_V01-Richter-Halter von 32 mm auf 22,5 mm
Downloadlink
Tipp
Wenn ihr die K2 Version für Kabelbinder auf Rohren nutzt, klebt etwas doppelseitiges Klebeband zwischen Rohr und Halter.
Hinweis
Selbstverständlich sind Nachdruck und Nutzung auf eigene Gefahr und Risiko. Dies ist ein Gemeinschaftsprojekt von Bikern für Biker und schließt jede Haftung oder sonstige Ansprüche aus. Mit dem Download der Datei(en) stimmt ihr dem zu bzw. seit darüber informiert worden.
Spende
Wenn ihr die Halterung gut findet, könnt ihr auch gerne einen kleinen Betrag (max. 5 Euro) per PayPal spenden.
Keine Druckmöglichkeiten, wo kaufen?
Wer keine Möglichkeit hat den Halter selbst auszudrucken, kann diesen bei Dings Design käuflich erwerben. Der Standard-Halter (0 und 90 Grad) kostet z.B. in schwarzem ABS 15,00 Euro zzgl. Versand.
Eure Meinung
Bitte schreibt eure Meinungen und Erfahrungen gerne in die Kommentare. Wolfgang und ich freuen uns über jeden Eintrag und für Verbesserungsvorschläge sind wir immer offen.
